Tichá dlažba

Systém TICHÁ DLAŽBA jednoduchým způsobem řeší pokládku keramické dlažby na pružné nestandardní podklady (např. dřevěné konstrukce stropů s dřevotřískovými podlahami, podlahy z parket aj.).
Separační DSDI panel vložený mezi keramickou dlažbu a podklad eliminuje možnost vzniku smykového napětí při nadměrných deformacích v podlahových konstrukcích. Tento panel svojí strukturou dokáže zajistit i akustický útlum a lze jej použít
jako kročejovou izolaci.

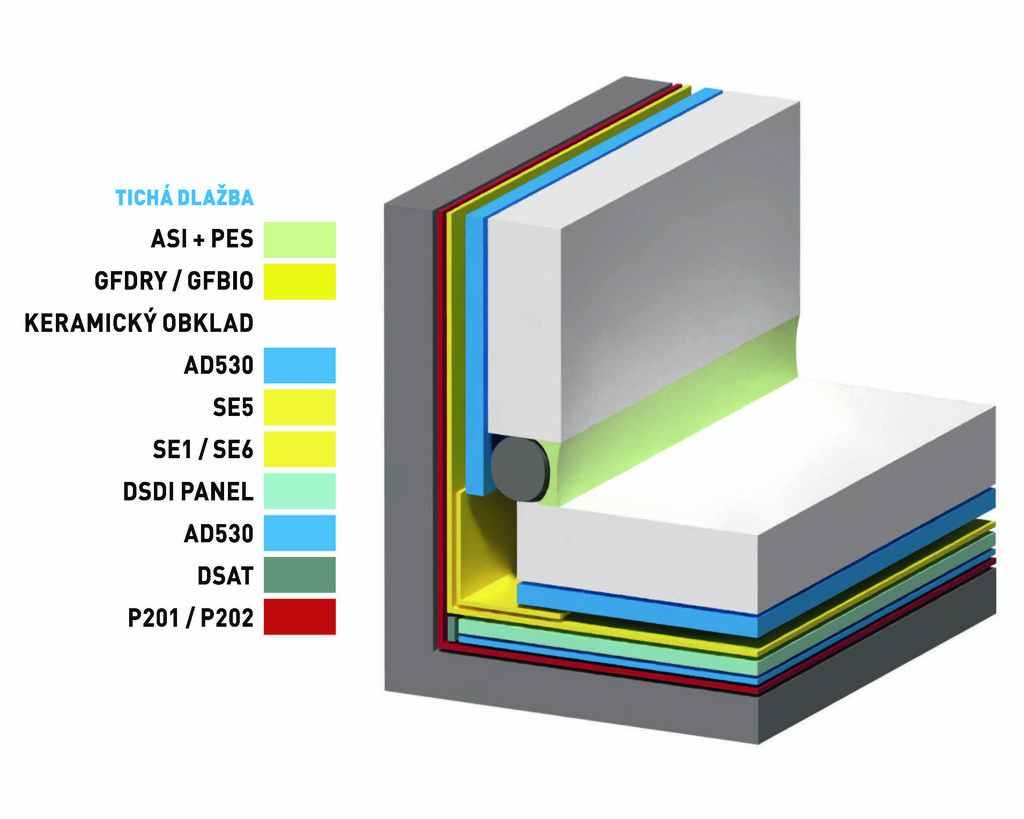

Typová skladba - pružný podklad

  • OSB (Cetris) desky ve dvou vrstvách
  • Kontaktní můstek P203
  • Dilatační samolepící páska DSAT
  • Lepidlo AD590 nebo AD530
  • DSDI panel
  • Lepidlo AD590 nebo AD530
  • Keramická dlažba
  • Flexibilní spárovací hmota GFDRY nebo GFBIO
  • Silikonový tmel ASI + dilatační provazec PES

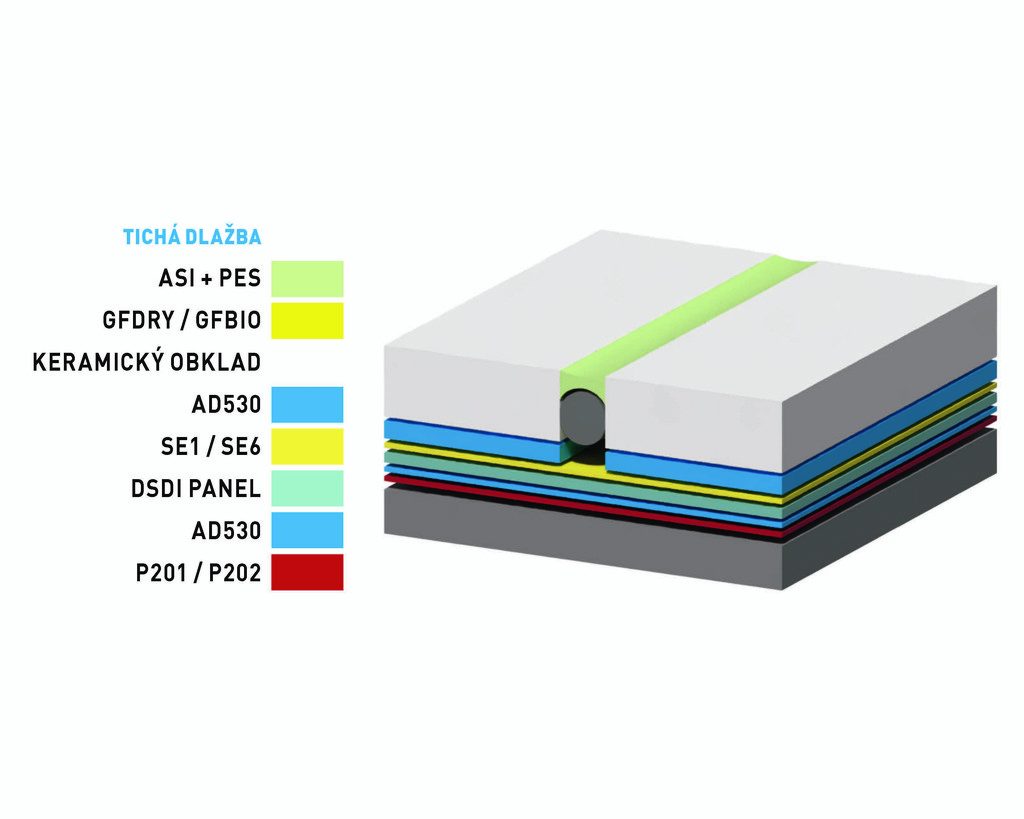

Typová skladba - akustický útlum

  • Penetrace P202
  • Dilatační samolepící páska DSAT
  • Samonivelační vyrovnávací hmota LE20 nebo LE30
  • Lepidlo AD530
  • DSDI panel
  • Lepidlo AD530
  • Keramická dlažba
  • Flexibilní spárovací hmota GFDRY nebo GFBIO
  • Silikonový tmel ASI + dilatační provazec PES



Pracovní postup - detailní popis

Příprava: U vytvoření podkladů z OSB desek doporučujeme montáž dvou vrstev o síle 18 a 15mm, které pokládáme na vazbu spár. Obě vrstvy pak dokonale spojíme prošroubováním.
Betonové a anhydritové podklady musí vykazovat dostatečnou pevnost a soudržnost. Odchylka rovinnosti podkladu nesmí přesáhnout 2mm na 2m lati. V případě nedostatků je třeba použít samonivelační vyrovnávací hmoty LE20 nebo LE30.

Penetrace podkladů: Na pružné a deformovatelné podklady (Cetris, OSB) aplikujeme kontaktní můstek pomocí nátěru P203 s obsahem plniva. Předpokládaná spotřeba kontaktního můstku je 0,25–0,4 kg/m2. Savé povrchy podlahových konstrukcí (beton,anhydrit) je nutno penetrovat nátěrem P202 v příslušném ředění (cca 1:3–5). Spotřeba cca 0,15 l/m2 aplikované tekutiny.

Montáž izolačního obvodového pásu: Na pružné a deformovatelné podklady (Cetris, OSB) aplikujeme kontaktní můstek pomocí nátěru P203 s obsahem plniva. Předpokládaná spotřeba kontaktního můstku je 0,25–0,4 kg/m2. Savé povrchy podlahových konstrukcí (beton,anhydrit) je nutno penetrovat nátěrem P202 v příslušném ředění (cca 1:3–5). Spotřeba cca 0,15 l/m2 aplikované tekutiny.

Montáž separačního panelu: Montáž panelu DSDI provedeme za pomoci cementového lepidla AD590 třídy C2TES1, které svým speciálním složením zajišťuje dokonalý kontakt s materiálem panelu a zkracuje technologické pauzy. Pokud není nutná rychlá pokládka, lze použít flexibilní lepidlo AD530. Používáme zubovou stěrku 3–4mm se spotřebou cca 2,1 kg/m2. Spáry mezi deskami doporučujeme přelepit úzkou krycí papírovou páskou, která zaručí správnou funkčnost desek a zamezí vzniku akustického mostu při lepení dlažby.

Izolování – utěsnění všech prostorů zatěžovaných vodou: Izolování provádíme na zabudované DSDI panely použitím hydroizolační stěrky SE1 a těsnicí pásky SE5, viz systémové řešení koupelny.

Montáž keramické dlažby: Pro montáž keramické dlažby použijeme opět cementové lepidlo AD590 třídy C2FTES1 pro rychlou pokládku nebo lepidlo AD530, které je pochozí po 12–24 hodinách. Použitá stěrka 8–10mm, spotřeba pro lepení dlažby činí cca 4,2–6 kg/m2.

Spárování plochy dlažby: Po vytvrzení lepidla celoplošně spárujeme cementovou hmotou GFDRY třídy CG2WA dodávanou v plném barevném spektru 24 barev. Spotřeba cca 0,4–0,8 kg/m2.

Tmelení dilatačních spár: V obvodové spáře k soklům a v dilatacích je nutné použití trvale pružného silikonového tmelu ASI dodávaného v barevné škále hmoty GFDRY. Při aplikaci hmoty ASI je vhodné použití pokladního provazce PES. Zamezí nežádoucímu přilnutí ke dnu spáry a vymezí přesný tvar silikonu. Vydatnost kartuše 310ml je cca 6–12 bm dle velikosti spáry.

Úklid: Pro odstranění cementových zbytků použijte čisticí prostředek CL802. Po důkladném vyčištění povrchu doporučujeme provést celoplošnou impregnaci povrchu přípravkem CL809.

Údržba: Pro běžnou údržbu použijte čisticí prostředek CL803 v kombinaci s CL802 (vodní kámen) a CL810 (mastnoty).

Akustický útlum při skladbě s DSDI panelem závisí na celkové skladbě stropní konstrukce. Ze zkušeností vyplývá, že dosažený akustický útlum se pohybuje kolem 14 dB.
